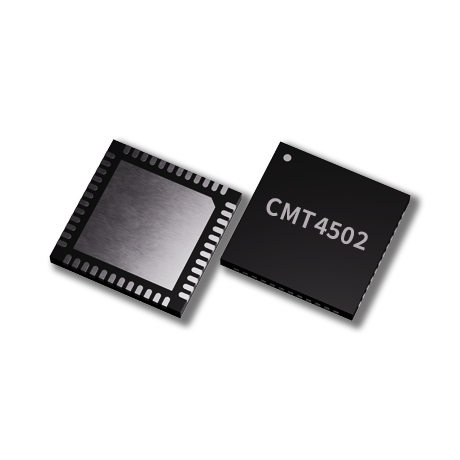

CMT4502

最新5.0协议低功耗蓝牙芯片

CMT4502是一款超低功耗物联网蓝牙无线通信芯片,搭载32位ARM®Cortex™-M0 CPU,配备138KSRAM/Retention SRAM,具有超低功耗、高性能和无线多模的特点,支持安全性、应用和无线更新的BLE功能。同时,其串行外围设备IO和集成应用程序IP也将为客户带来低成本的优势。

CMT4502支持BLE5.0高速数据吞吐,包括BLE 2Mbps协议和长度扩展功能;支持蓝牙Sig-Mesh协议的多种特性: Friend/LowPower/ProxyRelay节点,能够提供BLE5.0的完整协议功能支持。



低功耗蓝牙(BLE)透传芯片CMT4502的特点:

● ARM® Cortex™-M0 32位处理器

● 存储器

   512/256KB 系统闪存

   128KB ROM

   138KB SRAM,睡眠模式下所有数据恒常保持

   8通道 DMA

● 33/19通用I/O引脚

   所有引脚均可设置为串行接口和可编辑的IO MUX函数映射

   所有引脚均可设置为唤醒状态

   共18个针脚可触发中断

   3个QDEC解码器

   6通道 PWM

   4通道 I2S

   2通道 PDM

   2通道 I2C

   2通道 SPI

   1通道 UART

   JTAG

● 支持PGA的8通道12位ADC

● 4通道24位时钟,1个监视时钟

● 实时计数器(RTC)

● 电源、时钟复位控制器

● 弹性电源管理

    供电电压范围:1.8V-3.6V

    嵌入式降压型DC-DC

    嵌入式LDOs

    电源监视器:支持低电量检测

    睡眠模式,可以通过32KHz RTC唤醒的电流量 :2μA

    睡眠模式,只可通过IO唤醒,电流量:0.7μA

● RC振荡器硬件校准

    32KHz RC振荡器自动校准

    32MHz RC振荡器自动校准

● 高速数据吞吐量

    支持BLE 2Mbps协议

    支持数据长度扩展(DLE)功能

    最高数据吞吐量达1.6Mbps(DLE+2Mbps)

● 支持SIG-Mesh多种特性

    Friend节点

    LowPower节点

    Proxy节点

    Relay节点

● 2.4 GHz收发器

    支持BLE5.0 RFPHY1Mbps/2Mbps/500Kbps/125Kbps

    接收灵敏度:

           BLE 1Mbps数据速率:-97dBm

           BLE 125Kbps数据速率:-103dBm

    发射功率:-20dBm至10dBm, 3dBm步进

    RX模式下系统峰值电流6.7mA

    TX 0dBm发射功率下系统峰值电流为7mA

    单针天线:无需射频匹配或RX/TX切换

    RSSI :1dB 分辨率

● AES-128硬件加密

● 工作温度:-40 ℃~125℃

● RoHS 程序包:QFN32


低功耗蓝牙(BLE)透传芯片CMT4502应用场景:

智能穿戴设备、蓝牙室内导航、智能家居、智能楼宇、医疗健康、运动健身、智能工业、零售支付、信息安全、数据传输、远程控制、个人外设以及物联网(IoT)

设计文档与资源
开发与演示工具:
CMT4502_SDK_2.0.1
2019-05-29
