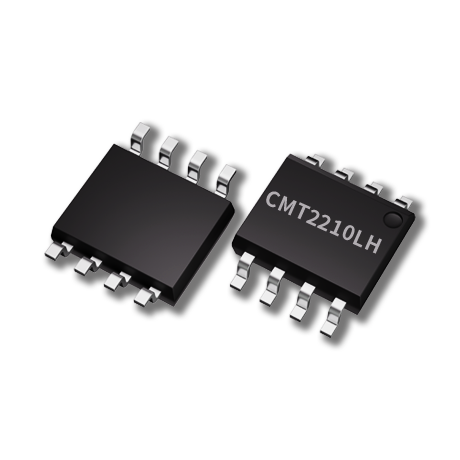

CMT2210LH

无线接收芯片

CMT2210LH是一款低功耗、高性能的OOK射频接收器,适用于ISM频段315/433.92 MHz无线应用。CMT2210LH是一款真正的即插即用型芯片,无需寄存器配置或者手动调整,通过选用19.7029 MHz或 27.1412MHz晶体,该芯片便可以工作于315 MHz或433.92 MHz。本芯片支持1~5 kbps的数据率范围,非常适合与基于编码器或MCU的低端发射器配对使用。通过在PCB上选断开或短接VDD5V和VDDL管脚,CMT2210LH能够工作在3.0V-5.5V或2.0V-3.6V两种供电电压区间。当该芯片工作在433.92 MHz时,仅需4.5mA电流便可实现-109dBm的接收灵敏度。该器件采用SOP8封装,以利于简单和低成本的生产制造。CMT2210LH接收器搭配CMT211x发射器便能实现高性价比的射频应用方案。对于更高性能的接收芯片需求,用户可以选用NextGenRF™系列中 CMT221xA、CMT2300A 等型号芯片。




无线接收芯片CMT2210LH的基本特点:

●  工作频率:315 / 433.92 MHz

●  调制方式:OOK

●  数据率:1.0 - 5.0 kbps

●  灵敏度:-109 dBm(3.0 kbps),0.1%BER

●  接收器带宽:330kHz

●  镜像抑制比:30dB

●  最大可输入信号:10 dBm

●  独立运行,天线进、数据出

●  无需寄存器配置

●  供电电压(可选):

    3.0 – 5.5 V(高压模式),2.0 – 3.6 V(低压模式)

●  低功耗: 4.5 mA @ 433.92 MHz

●  符合 RoHS 标准

●  SOP8 封装


无线接收芯片CMT2210LH主要应用:


低成本消费电子电器应用,家庭和楼宇自动控制,红外接收器替换,工业监测和控制,无线计量读取,无线照明控制系统,无线报警和安全系统,遥控门禁系统(RKE)



设计文档与资源
开发与演示工具:
CMOSTEK WriterConfig V1.4.0 for Writer V3.1
2018-07-30
CMT211xA-221xA 开发套件用户指南
2018-07-19
CMOSTEK RFPDK-V1.50
2018-10-12
CMOSTEK离线烧录器用户手册
2018-11-09
设计参考资料:
AN158-CMT2210LH原理图及PCB版图设计指南_CN_V0.9
2018-08-14
AN157-CMT2210LH配置指南_CN_V0.8
2018-08-14
认证与测试报告:
IC ROHS2.0
2019-05-20
IC REACH
2018-07-30
