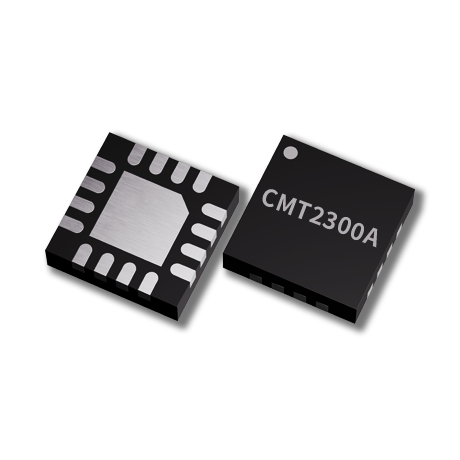

CMT2300A

433MHz无线收发芯片

CMT2300A 是一款超低功耗,高性能,适用于各种 140 至1020 MHz 无线应用的 OOK,(G)FSK 射频收发器。它是CMOSTEK NextGenRFTM 射频产品线的一部分,这条产品线包含完整的发射器,接收器和收发器。CMT2300A 的高集成度,简化了系统设计中所需的外围物料。高达+20 dBm 及-121dBm 的灵敏度优化了应用的链路性能。它支持多种数据包格式及编解码方式,使得它可以灵活的满足各种应用对不同数据包格式及编解码的需求。另外,CMT2300A 还支持 64-bytex/Rx FIFO, 丰富的 GPIO 及中断配置,Duty-Cycle 运行模式,信道侦听,高精度 RSSI,低电压检测,上电复位,低频时钟输出,手动快速跳频,静噪输出等功能,使得应用设计更加灵活,实现产品差异化设计。CMT2300A 工作于 1.8 V至 3.6 V。当达到-121 dBm 灵敏度的时候仅消耗 8.5 mA 电流,超低功耗接收模式可以进一步降低芯片的接收功耗;以13dBm 输出是仅消耗 23 mA 发射电流。


433/868/915MHz无线发射芯片 CMT2300A基本特征:

●  频率范围:127至1020MHz

●  调制解调方式:OOK, (G)FSK 和(G)MSK

●  数据率: 0.5 至 300 kbps

●  灵敏度: -121 dBm 2.0kbps, F RF = 433.92 MHz;-111 dBm 50kbps, F RF = 433.92 MHz

●  电压范围:1.8 至 3.6 V

●  发射电流:23 mA @ 13 dBm, 433.92 MHz, FSK;72 mA @ 20 dBm, 433.92 MHz, FSK,

●  接收电流:8.5 mA @ 433.92 MHz, FSK

●  支持超低功耗接收模式

●  睡眠电流

   300 nA, DutyCycle = OFF

   800 nA, DutyCycle = ON

●  3-wire SPI 接口

●  支持直通及包模式

●  可配置包处理机及 64-Byte FIFO

●  不归零,曼切斯特,数据白化编解码

●  支持前向纠错

●  16 管脚 QFN3x3 封装


433/868/915MHz无线发射芯片 CMT2300A主要应用:

标签读写器、无线传感器节点、遥控钥匙进入、遥控及安防系统、工业监控及控制、ISM 波段数据通讯、家居安防及楼宇自动化、自动抄表


设计文档与资源
开发与演示工具:
CMOSTEK WriterConfig V1.4.1
2018-07-30
CMT2300A_DemoEasy_v1.2
2019-07-26
CMT2300A_Demo(STM32)V1.0.1
2020-01-17
CMOSTEK RFPDK_V1.51
2020-04-27
设计参考资料:
AN150-CMT2300A 低电压发射功率补偿_CN_V0.9
2018-08-14
AN149-CMT2300A 射频参数配置指南_CN_V1.0
2018-08-14
AN148-CMT2300A RF-EB 用户指南_CN_V0.9
2018-08-14
AN146-CMT2300A 低功耗模式使用指南_CN_V0.9
2018-08-14
AN144-CMT2300A RSSI使用指南_CN_V0.9
2018-08-14
AN143-CMT2300A FIFO和包格式使用指南_CN_V0.9
2018-08-14
AN142-CMT2300A 快速上手指南_CN_V1.1
2018-08-14
AN141-CMT2300A原理图与PCB版图指南-Rev0.8
2018-08-14
AN120-CMT21xx CMT22xx抗ESD设计指南
2020-05-08
AN197-CMT2300A-CMT2119B-CMT2219B 快速手动跳频
2020-05-08
AN198-CMT2300A-CMT2119B-CMT2219B 状态切换注意事项
2020-05-08
AN140 CMOSTEK Writer用户指南-CN-V1.4-2020604
2020-06-09
AN1971-CMT2300A-CMT2219B 跳频计算表-V1.0(AN197配套)
2020-09-09
CMT2300A寄存器表
2020-10-27
AN192 CMT2300A 寄存器说明-CN-V0.5
2020-10-27
AN147 CMT2300A特色功能使用指南-CN-V1.1
2020-10-27
AN199-CMT2300A-CMT2119B-CMT2219B 射频频率计算指南
2020-05-08
认证与测试报告:
RF IC REACH
2018-07-30
RF IC ROHS2.0
2019-05-20
产品培训视频:
2018-09-28
2018-09-19
