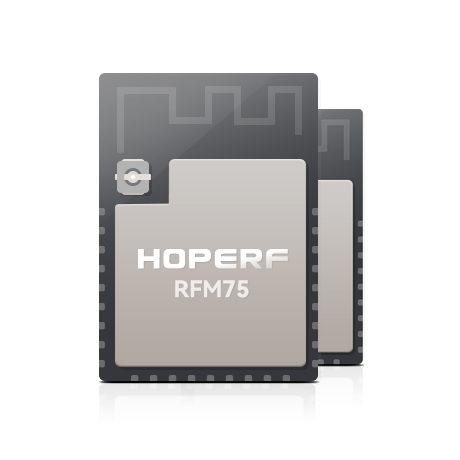

RFM75

2.4g无线收发模块

RFM75是一款可工作在2400-2483.5 MHz ISM频段的GFSK无线收发模块。Burst模式传送数据,高达2Mbps的无线传输速率等特点特别适宜用于要求超低功耗的应用。嵌入式数据包处理使得它们能够作为无线电系统与超简单的微控制单元(MCU)全面运作。自动重发机制和自动应答等优势无需任何MCU干涉即可实现可靠连接。

RFM75无论是作为发射器还是接收器都采用TDD工作模式。射频信道频率决定了RFM75所使用的信道中心的频率。其频率由在bank 0寄存器组中的RF_CH寄存器根据以下公式设置:F0= 2400 + RF_CH (MHz)。射频信道频率分辨率为1MHz。发射器和接收器必须设置相同的信道频率才能通信。RFM75的输出功率由在RF_SETUP寄存器中的RF_PWR位进行设置。解调由嵌入式数据限幅器和位恢复逻辑完成。无线传输数据速率可以由RF_DR_HIGH寄存器和RF_DR_LOW寄存器设置为250Kbps、1Mbps或2Mbps。接收器和发射器速率设置必须一致。在下面的章节中除非有明确的要求,否则所有的寄存器都是在bank 0寄存器组中的。


RFM75无线收发模块基本特征:

● 2400-2483.5 MHz ISM工作频段

● 支持250Kbps、1Mbps及2Mbps无线传输速率

● 可调功率范围(-5dBm~+20dBm)

● 可接受+/- 60ppm 16 MHz晶体

● 有效数据包长度变量1-32字节可调

● 自动数据包处理

● 6个数据通道,1:6星型网

● 工作电压:1.9-3.6V

● 4-pin SPI接口,最大时钟频率8 MHz

● 20 pin 4x4mm QFN封装


RFM75无线收发模块主要应用:

电脑周边无线设备,无线游戏手柄,无线音箱,遥控,家居自动化,玩具




设计文档与资源
开发与演示工具:
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
AN0002-HopDduino平台搭建指引
2018-07-26
RFM75性能演示工具使用说明
2018-07-26
设计参考资料:
RFM75替换RFM73注意事项_V1.1
2018-08-14
RFM75_DemoCode_V1
2018-08-14
认证与测试报告:
射频模块REACH报告
2018-08-14
EF模块ROHS2.0
2018-08-14
