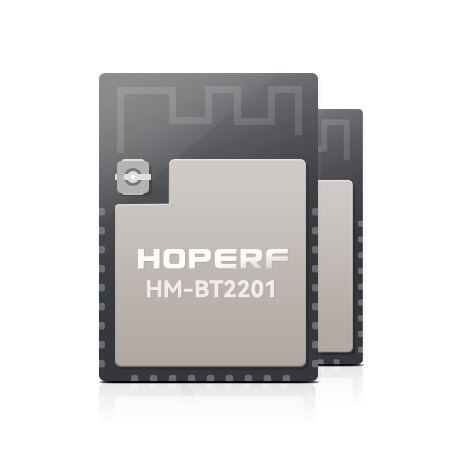

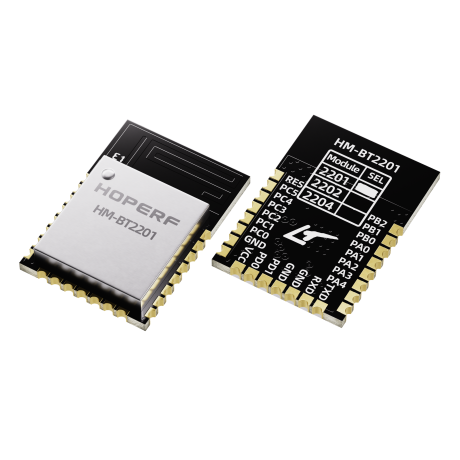

HM-BT2201

低功耗BLE 5.2蓝牙芯片

HM-BT2201模块是一款低功耗蓝牙BLE 5.2 SoC芯片,采用EFR32BG22 ARM® Cortex®-M33 32位处理器内核,最高频率76.8MHz,内嵌2.4GH射频收发器,搭载集成天线,支持无线数据透传的低功耗蓝牙模块,通过与外部MCU进行通信,可以快速实现BLE从设备与手机、平板等BLE主设备的无线连接和数据通信,外部MCU的资源占用低,开发过程简单。


低功耗BLE 5.2蓝牙芯片HM-BT2201特点:

● 基于EFR32BG22 ARM® Cortex®-M33 32位处理器内核;

● 支持低功耗蓝牙2.4GHz多协议;

● 低功耗蓝牙协议栈站可支持4.X到5.2,可升级协议栈;

● 最多可达512KB的FLASH和32KB的RAM;

● 14个通用I/O口,可自由配置映射,外设使用更灵活;

● 可以做透传模块使用,也可以单独用作MCU;

● 模块接口为通用串口,全双工双向通讯;

● 支持AT指令软件复位模块,获取MAC地址;

● 支持AT指令调整蓝牙连接间隔,控制不同的转发速率(动态功耗调整);

● 支持AT指令调整发射功率,修改广播间隔,自定义广播数据,自定义设备识别码,设定数据延时(外部MCU串口接收的准备时间),修改串口波特率,修改模块名称,支持掉电保存;

● 串口数据包长度,可以是240byte以下(含240byte)的任意长度(大包自动分发);

● 支持移动设备APP修改模块名称,掉电保存,修改串口波特率,产品识别码,自定义广播内容,广播周期;

● 支持移动设备APP对模块进行复位,设置发射功率;

● 支持移动设备APP调节蓝牙连接间隔,掉电不保存(动态功耗调整);

● 支持防劫持密码设置,修改和恢复,防止第三方恶意连接,可不使用;

● 广播内容提示模块实时状态,包括电池电量,自定义设备识别码(适合广播应用方案);

● 支持内部RTC实时时钟;


低功耗BLE 5.2蓝牙芯片HM-BT2201电气特性

● 工作电压:1.71V-3.8V

● 工作温度:-20℃~+85℃

● 调制模式:GFSK高斯频移键控

● 调制频率:2402MHz - 2483.5MHz

● 最大发射功率: +6dBm

● 接收电流:3.6mA @1Mbps GFSK

● 发射电流:4.1mA @0dBm

● 发射电流:8.2mA @6dBm

● 低功耗模式电流:27uA/MHz in Active Mode @76.8MHz

● 深度睡眠模式:1.4uA @EM2 Deep Sleep

● 接收灵敏度:-98.9dBm @1Mbps GFSK


设计文档与资源
设计参考资料:
HM-BT2201 USER GUIDE
2020-06-03
