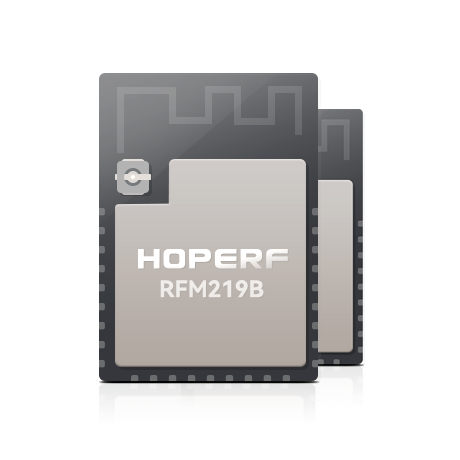

RFM219B

无线收发模块

RFM219B是一款低功耗,高性能,适用于各种127至1020MHz无线应用的OOK,(G)FSK射频接收模块。RFM219B 高集成度,简化了系统设计中所需的外围物料。它支持多种数据包格式及编解码方式,可以灵活的满足各种应用对不同数据包格式及编解码的需求。另外,RFM219B 还支持64-byte Rx FIFO,丰富的GPIO及中断配置,Duty-Cycle运行模式,RSSI检测,低电压检测,低功耗定时输出(唤醒),手动快速跳频,静噪输出等功能,使得应用设计更加灵活,实现产品差异化设计。RFM219B工作在1.8V至3.6V。拥有-120dBm灵敏度,且消耗仅为8.5mA的电流,结合 Duty-Cycle工作模式,可以进一步降低芯片的接收功耗。


无线收发模块RFM219B基本特征:

● 符合 FCC 及 ETSI 安规

● 超强的抗干扰能力,适合复杂干扰环境的情景使用

● 频率范围: 127 至 1020MHz

● 调制解调方式:OOK, (G)FSK 和(G)MSK

● 数据率: 0.5 至 300 kbps

● 灵敏度:

   -120 dBm @ 2.0kbps, F RF = 433.92

   -111dBm @ 50kbps, F RF = 433.92

● 电压范围: 1.8 至 3.6 V

● 接收电流: 8.5 mA @ 433.92 MHz

● 支持超低功耗接收模式

● 深度睡眠:300 nA,Duty Cycle OFF

● 低功耗定时:800 nA,Duty Cycle ON

● 3-wire SPI 接口

● 支持直通及包模式

● 可配置包处理机及 64-Byte FIFO

● 支持不归零,曼切斯特,数据白化解码

● 支持前向纠错


无线收发模块RFM219B应用范围:

自动抄表,家居安防及楼宇自动化,ISM 波段数据通讯,工业监控及控制,遥控及安防系统,遥控钥匙进,无线传感器节点,标签读写


设计文档与资源
开发与演示工具:
CMOSTEK RFPDK-V1.50
2018-10-12
认证与测试报告:
RF Module ROHS2.0
2019-05-20
RF Module REACH
2018-08-14
