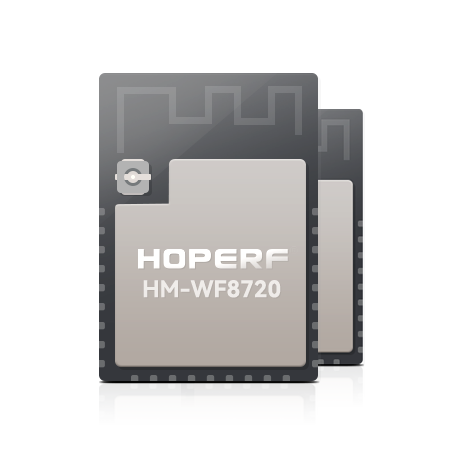

HM-WF8720

WiFi模块

HM-WF8720模块由深圳市华普微电子有限公司开发,采用Realtek Ameba-Z II系列SOC芯片,结合了Real M300(KM4)的CPU基于ARMv8 100MHz内核处理器,内嵌2.4GHz射频收发器,搭载集成天线,提供一个系统级的多无线协议模块的完整解决方案,高度集成的单颗芯片,同时集成了802.11n Wi-Fi + Bluetooth网络控制方案,其低功耗、紧凑设计和高稳定性,专业的设计和品质控制,并进行了相关认证,可帮助客户更快将产品快速推向市场。


WIFI模块HM-WF8720产品特性:

●  支持STA/AP/STA+AP/PROMISC/P2P工作模式

●  支持UART/SPI/GPIO/PWM/I2C/SDIO接口

●  支持串口本地升级和远程HTTP固件升级(OTA)

●  内嵌Lwip协议栈

●  FreeRTOS嵌入式操作系统

●  芯片内置2MB Flash

●  供电电压:2.5V-3.6V,供电电流:>500mA

●  工作电流:平均80mA @802.11n

●  支持多种睡眠模式,深度睡眠,低功耗电流

●  串口速率最高可达4Mbps

●  安全机制:WPA/WPA2,open,shared key,pair-wise key,authentication service

●  加密类型:TKIP/AES

●  网络协议:IPv4、TCP/UDP/SSL/HTTP/MQTT/CoAP

●  用户配置:支持AT指令集/AirKiss/BTconfig配网

●  BLE功能: 支持Central/Peripheral/Beacon/Scatternet模式

●  BLE Mesh: 支持Provisioner/Device

●  支持eFuse


WIFI模块HM-WF8720应用:

家用电器、家庭自动化、智能插座、智能灯、Mesh 网络、工业无线控制、婴儿监控器、IP 摄像机、传感器网络、可穿戴电子产品、无线位置感知设备、安全 ID 标签、无线定位系统信标


设计文档与资源
开发与演示工具:
BTConfig APP V2.1.6.apk
2020-05-15
设计参考资料:
BTConfig APP 使用说明
2020-05-15
HM-WF8720 AT Command User Manual V1.1
2020-05-15
