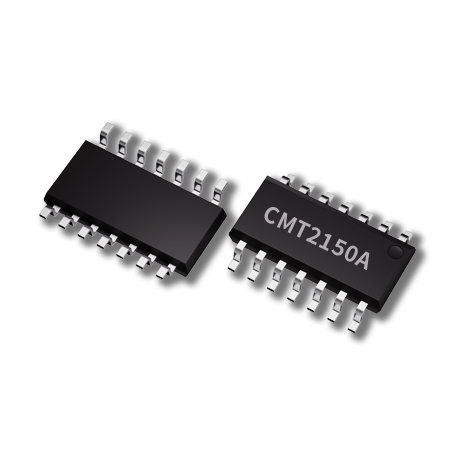

CMT2150A

240-480MHz发射芯片


无线发射芯片CMT2150A基本参数:

● 频率范围:240~480MHz支持软件设置

● 调制模式:OOK

● 速率:0.5~30Kbps

● 输出功率:-10~+13dBm支持软件设置

● 功率调节步进:1dBm

● 二次谐波:315M\+13dbm:-60dbm 434M\+13dbm:-52dbm

● 三次谐波:315M\+13dbm:-65dbm 434M\+13dbm:-60dbm

● 工作电压范围:1.8~3.6V

● 工作电流:12.4mA (+10dBm、50% duty cycle\9.6Kbps)

● 睡眠电流:20nA

● 4种按键模式:轻触、翻转、矩阵、PWM

● 按键特殊功能:按键延时发送或周期性发送

● 低电报警功能:低电压1.7~2.8V可设置,0.1V步进,LED闪烁指示

● 学习模式:支持

● 晶体:26MHz +/-20PPM

● 晶体负载电容:12~20PF支持软件设置

● 锁频方式:动态锁频

● 烧写次数:100万次

● 温度范围:-40~+85℃

● 通信模式:编码INPUTx8KEY

● 芯片封装:SOP-14

● 芯片尺寸:8.65*6*1.75mm


无线发射芯片CMT2150A主要应用:

无线LED灯控、开关、插座等



无线发射芯片CMT2150A认证报告:

ROHS、REACH、CE等



无线发射芯片CMT2150A产品组合:

组合1:CMT2150A搭配CMT2250A


设计文档与资源
开发与演示工具:
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
CMOSTEK WriterConfig V1.4.0 for Writer V3.1
2018-07-30
AN1003-CMT2150A & CMT2210A通讯范例(1527编码篇)
2018-07-26
AN1001-CMT211xA & CMT221xA通讯范例
2018-07-26
AN0002-HopeDuino平台搭建指引
2018-07-26
CMT211xA-221xA 开发套件用户指南
2018-07-19
CMOSTEK RFPDK-V1.50
2018-10-12
CMOSTEK离线烧录器用户手册
2018-11-09
设计参考资料:
AN1001-CMT211xA & CMT221xA通讯范例
2018-07-31
AN1003-CMT2150A & CMT2210A通讯范例(1527编码篇)
2018-08-14
AN100 CMT211x-5x-8x原理图及PCB版图设计指南
2018-07-31
AN112 CMT2150A Configuration Guideline
2018-08-14
AN113 CMT2150A-2250A One-Way RF Link Development Kits Users Guide
2018-08-14
AN115 CMT2150A与CMT2250A配对使用指南
2018-08-14
AN121 CMT21xx Handheld Device Design Guide-EN-V0.6
2019-08-19
认证与测试报告:
IC REACH
2018-07-30
IC ROHS2.0
2019-05-20
产品培训视频:
2018-09-21
2018-09-21
2018-09-20
