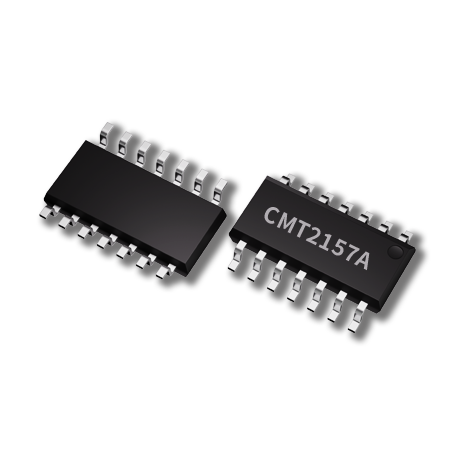

CMT2157A

240-960MHz发射芯片


● 频率范围:240~960MHz,支持软件设置

● 调制模式:OOK ,(G)FSK

● 速率:0.5~30Kbps

● 输出功率:-10~+13dBm,支持软件设置

● 工作电压范围:1.8~3.6V

● 工作电流:12.4mA (+10dBm、50% duty cycle\9.6Kbps)

● 烧写次数:100万次

● 温度范围:-40~+85℃

● 通信模式:编码INPUTx8KEY

● 芯片封装:SOP-14

● 芯片尺寸:8.65*6*1.75mm


无线发射芯片CMT2157A主要应用:

无线LED灯控、开关、插座等



无线发射芯片CMT2157A差异化优点:

●射频遥控领域革命性单片解决方案

●参数均可软件灵活配置修改,操作简单且人性化

●高次谐波余量充足,轻松通过欧美各种安规认证

●带编码功能,兼容1527,1920,2262码型

●可软件设置不同频率,无需更换晶体,外围原件少



无线发射芯片CMT2157A认证报告:

ROHS、REACH、CE等



无线发射芯片CMT2157A产品组合:

组合1:CMT2150A搭配CMT2250A

组合2:CMT2157A搭配CMT2257A


设计文档与资源
开发与演示工具:
CMOSTEK WriterConfig V1.4.1
2018-07-30
CMOSTEK RFPDK_V1.51
2020-04-27
设计参考资料:
AN1004-CMT2157A & CMT2219A通讯范例(1920编码篇)
2018-08-14
CMOSTEK离线烧录器用户手册
2018-11-09
AN100 CMT211x-5x-8x原理图及PCB版图设计指南
2018-07-31
AN121 CMT21xx Handheld Device Design Guide-EN-V0.6
2019-08-19
AN120-CMT21xx CMT22xx抗ESD设计指南
2020-05-08
AN175-CMT215x应用中的静电防护设计指南
2020-05-08
AN140 CMOSTEK Writer用户指南-CN-V1.4-2020604
2020-06-09
认证与测试报告:
RF IC REACH
2018-07-30
RF IC ROHS2.0
2019-05-20
产品培训视频:
2018-09-21
2018-09-21
2018-09-21
