无线射频接收芯片

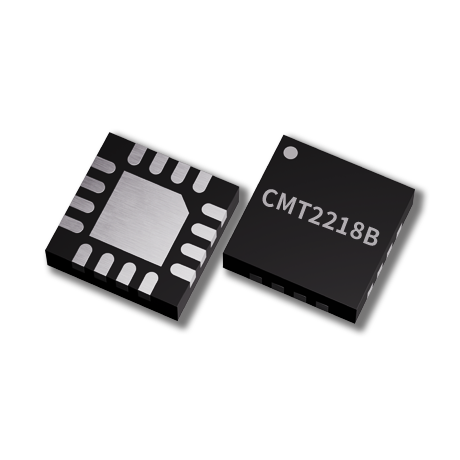

CMT2218B是一款超低功耗,高性能,适用于各种127至1020MHz无线应用的(G)FSK和(G)MSK接收机。它是CMOSTEK NextGenRF TM射频产品线的一部分,这条产品线包含完整的发射器,接收器和收发器。CMT2218B的高集成度,简化了系统设计中所需的外围物料。高达-121dBm的灵敏度优化了应用的链路性能。它支持“天线进,数据出”的直通模式。另外,CMT2218B还支持Duty-Cycle运行模式,信道侦听,高精度RSSI,上电复位,静噪输出等功能,使得应用设计更加灵活,实现产品差异化设计。CMT2218B工作于1.8V至3.6V。当达到-121dBm灵敏度的时候仅消耗8.5mA电流,超低功耗接收模式可以进一步降低芯片的接收功耗。
无线接收芯片CMT2218B主要应用:
自动抄表,家居安防及楼宇自动化,ISM 波段数据通讯,工业监控及控制,遥控及安防系统,遥控钥匙进入,无线传感器节点,标签读写器
无线接收芯片CMT2218B的基本特点:
● 频率范围: 127至1020MHz
● 解调方式: (G)FSK 和(G)MSK
● 数据率: 0.5 至 300 kbps
● 灵敏度: -121 dBm 2.0kbps, F RF = 433.92 MHz
-111 dBm 50kbps, F RF = 433.92 MHz
● 电压范围: 1.8 至 3.6 V
● 接收电流: 8.5 mA @ 433.92 MHz, FSK (高性能模式)
7.2 mA @ 433.92 MHz, FSK (低功耗模式)
● 支持多种超低功耗(SLP)接收模式
● 睡眠电流
300 nA, Duty Cycle = OFF
800 nA, Duty Cycle = ON
● 接收机特色功能:
● 快速稳定的自动频率校正(AFC)
● 三种不同特性的时钟恢复系统(CDR)
● 快速精准的有效信号监测(PJD)
● 3-wireSPI 接口用于烧录
● 支持直通模式
● 全自动独立工作模式
● 支持调整数据输出 0 和 1 的占空比
