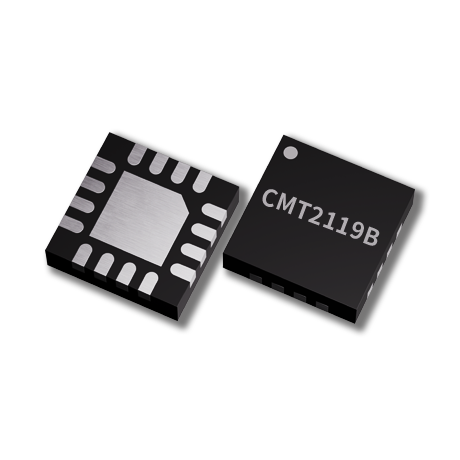

CMT2119B

射频无线发射芯片

CMT2119B是一款最大输出20dBm功率、高性能、适用于各种127至1020MHz无线应用的OOK、(G)FSK射频发射器。它是 CMOSTEK NextGenRF TM 射频产品线的一部分,这条产品线包含完整的发射器,接收器和收发器。CMT2119B是高集成度,简化了系统设计中所需的外围物料。高达+20dBm的发射功率,提升了应用的链路性能。它支持多种数据包格式及编解码方式,使得它可以灵活的满足各种应用对不同数据包格式及编码的需求。另外,CMT2119B还支持64-byte Tx FIFO, 丰富的GPIO及中断配置,Auto Tx运行模式,低电压检测,上电复位,低频时钟输出,手动快速跳频等功能,使得应用设计更加灵活,实现产品差异化设计。CMT2119B工作于1.8V至3.6V,+13dBm输出功率情况下仅消耗23mA发射电流,在+20dBm输出功率情况下消耗77mA发射电流。






无线发射芯片CMT2119B的主要应用:

家居安防及楼宇自动化,ISM 波段数据通讯,工业监控及控制,遥控及安防系统,遥控钥匙进入,无线传感器节点,标签读写器


无线发射芯片CMT2119B的主要特点:

●   频率范围:127至1020 MHz

●   调制解调方式:OOK, (G)FSK 和(G)MSK

●   数据率: 0.5 至 300 kbps

●   电压范围:1.8 至 3.6 V

●   发射电流: 23 mA @ 13 dBm, 433.92 MHz, FSK

                      72 mA @ 20 dBm, 433.92 MHz, FSK

●   支持 Auto Tx 模式

●   睡眠电流

    300 nA (深度睡眠)

     800 nA (自动运转)

●   3-wire SPI 接口

●   支持直通及包模式

●   可配置包处理机及 64-Byte FIFO

●   不归零,曼切斯特,数据白化编解码

●   支持前向纠错

●   16 管脚 QFN3x3 封装






设计文档与资源
开发与演示工具:
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
CMOSTEK WriterConfig V1.4.0 for Writer V3.1
2018-07-30
CMOSTEK RFPDK-V1.47
2018-07-30
AN1001-CMT211xA & CMT221xA通讯范例
2018-07-26
AN0002-HopDduino平台搭建指引
2018-07-26
CMOSTEK RFPDK-V1.48
2018-10-12
CMOSTEK离线烧录器用户手册
2018-11-09
设计参考资料:
AN1001-CMT211xA & CMT221xA通讯范例
2018-07-31
AN110 CMT221x-5x原理图及PCB版图设计指南
2018-08-14
认证与测试报告:
射频IC REACH报告
2018-07-30
射频IC ROHC2.0
2018-08-14
产品培训视频:
2018-09-20
2018-09-20
2018-09-20
