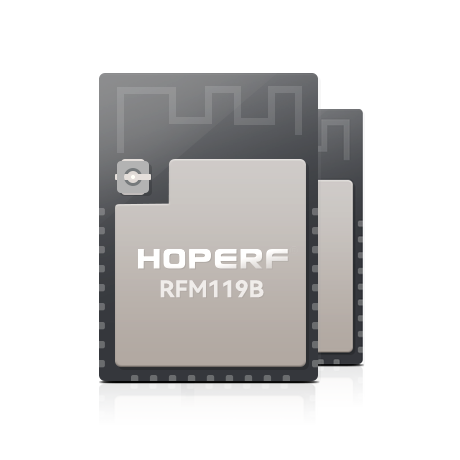

RFM119B

射频发射模块

RFM119B是一款+20dBm大功率、高性能、支持127至1020MHz频率,OOK,(G)FSK调制的射频模块。RFM119B高集成度,简化了系统设计中所需的外围物料,极其方便用户进行二次开发应用。高达+20dBm的发射功率,提升了应用的链路性能,且支持多种数据包格式及编解码方式,使它可以灵活地满足各种应用对不同数据包格式及编码的需求。另外,RFM119B还支持 64-byte Tx FIFO, 丰富的GPIO及中断配置,Auto Tx运行模式,低电压检测,低频定时中断唤醒MCU,手动快速跳频等功能,使得应用设计更加灵活,实现产品差异化设计。RFM119B工作于1.8V至3.6V,+13dBm输出功率情况下仅消耗23mA发射电流,在+20dBm输出功率情况下仅消耗80mA发射电流,是低功耗,高效率的最佳选择。



无线发射模块RFM119B基本特性:

●  符合 FCC 及 ETSI 安规

●  超强的抗干扰能力,适合复杂干扰环境的情景使用

●  频率范围:127 至 1020MHz

●  调制解调方式:OOK, (G)FSK 和(G)MSK

●  数据率:0.5 至 300 kbps

●  电压范围:1.8 至 3.6 V

●  发射电流:

   23 mA @ 13 dBm,433.92 MHz, FSK

  80 mA @ 20 dBm,433.92 MHz, FSK

●  支持 Auto Tx 模式

●  深度睡眠:300 nA

●  低功耗唤醒:800 nA

●  3-wire SPI 接口

●  支持直通及包模式

●  可配置包处理机及 64-Byte FIFO

●  支持前向纠错


无线发射模块RFM119B应用范围

家居安防及楼宇自动化、ISM波段数据通讯、工业监控及控制、遥控及安防系统、遥控钥匙进入、无线传感器节点、标签读写器




设计文档与资源
开发与演示工具:
CMOSTEK WriterConfig V1.4.0 for Writer V3.1
2018-07-30
CMOSTEK离线烧录器用户手册
2018-11-09
认证与测试报告:
RF Module ROHS2.0
2019-05-20
RF Module REACH
2018-08-14
