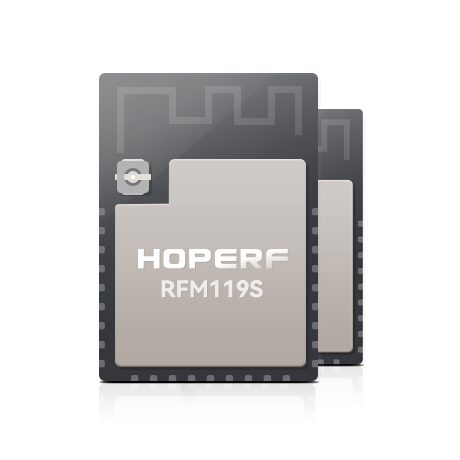

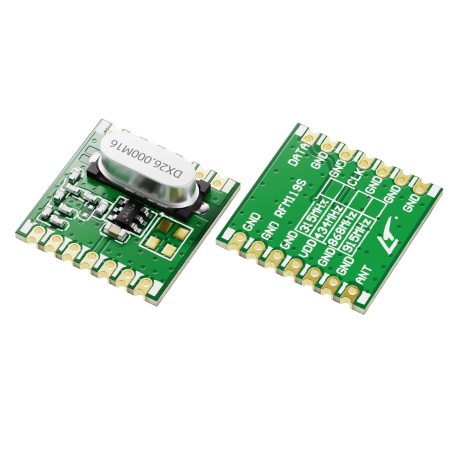

RFM119S

射频发射模块

RFM119S是一款超低成本、高度灵活的高性能单片(G)FSK/OOK无线发射器,可在240-960 MHz范围内灵活修改频率。RFM119S属于HOPERF NextGenRFTM系列(该系列包括发射器、接收器及收发器)。RFM119S控制数据传输的方式极其简单。数据引脚会在检测到有效的电平转换后开始传输数据,而数据引脚在定义时间内保持低电平时或收到TWI停止发送指令后停止数据传输。芯片可通过两种不同的方式修改参数,分别为:通过TWI端口配置寄存器或用上层RFPDK进行编程。RFM119S的工作电压范围为1.8-3.6V,发射功率为+10 dBm,工作电流为27.6mA (FSK @ 868.35MHz),睡眠电流最高为20nA。RFM119S发射器搭配CMT2219A接收器使用能让射频性能更强大。


基本参数:

● 内置EEPROM

   采用RFPDK,开发简单

   所有参数均可编程

● 频率范围:240-960 MHz

● FSK, GFSK 和OOK调制模式

● 速率:

   0.5-30 kbps(OOK);

   0.5-100 ksps (FSK/GFSK)

● 固定调制频偏:1.0-200 kHz

● 寄存器通信接口:TWI

● EEPROM专用编程器

● 发射功率:-10~+13dBm

● 工作电压范围:1.8-3.6V

● 睡眠电流:< 20 nA

● FCC / ETSI标准

● RoHS标准

● 模块尺寸:16*16*5.0mm


主要应用:

低成本消费电子应用,家庭及楼宇自动化,替换红外线接收器,工业监控,远程无线抄表,远程灯控,无线报警及安防系统,遥控门锁

设计文档与资源
开发与演示工具:
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
CMOSTEK WriterConfig V1.4.0 for Writer V3.1
2018-07-30
AN0002-HopDduino平台搭建指引
2018-07-26
CMT211xA-221xA 开发套件用户指南
2018-07-19
CMOSTEK RFPDK-V1.50
2018-10-12
CMOSTEK离线烧录器用户手册
2018-11-09
认证与测试报告:
RF Module ROHS2.0
2019-05-20
RF Module REACH
2018-08-14
