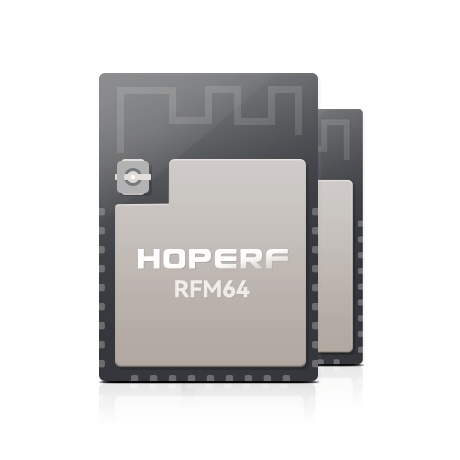

RFM64

超低功耗无线收发模块

RFM64系列无线通信模块,是专为工作在315/433MHz ISM全球免申请频段设计的低功耗、高带宽无线数字通信模块。该系列模块具有成本低、体积小、工作稳定、产品一致性好等特点,最高空间速率可达200Kbps,可以广泛应用在日常生活和活动中需要无线连接的场合,也可用于工业控制、门禁、考勤、监控和安防等行业。RFM64系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信,全部型号产品设计先进,各项技术指标优良,符合FCC/CE规范的参数要求,可以满足客户的认证需要。RFM64型是不带MCU,发射功率在10dBm以下的无线通信模块。


RFM64系列无线通信模块基本特征:

●  工作频率:315/433MHz

●  调制方式:FSK/OOK

●  发射功率:10dBm

●  接收灵敏度:-110dBm(1.2kb/s in ook)

●  传输速率:200Kbps

●  发射电流:<25mA

●  接收电流:<2.6mA

●  待机电流:<0.1uA

●  数据接口:SPI接口

●  通讯距离:0-200米(1.2kb/s速率,可视距离)

●  天线阻抗:50Ω

●  工作温度:-40-85°C

●  供电方式:DC 1.8V~3.6V

●  尺  寸:19.7*16*1.9


RFM64系列无线通信模块主要应用:

医疗设备和遥控器,物流跟踪、仓库巡检、电子标签等,消费类电子无线应用,低功率遥感勘测,无线传感器网络应用


设计文档与资源
开发与演示工具:
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
AN0002-HopeDuino平台搭建指引
2018-07-26
RFMxx_RFDK_DEMO_v2.1_使用说明书
2018-07-26
RF-EVB 射频模块演示评估板
2018-07-31
RFDK_PIC16_LCD V1.1硬件资料
2018-07-31
设计参考资料:
RFM64_RFDK_v2.1 示例代码
2018-08-14
RFM64与EVB通讯的示例代码
2018-08-14
RFM64模块寄存器配置工具
2018-08-14
认证与测试报告:
RFM64-433S2 FCC测试报告
2018-08-14
RFM64-433S2 CE测试报告
2018-08-14
RF Module REACH
2018-08-14
RF Module ROHS2.0
2019-05-20
