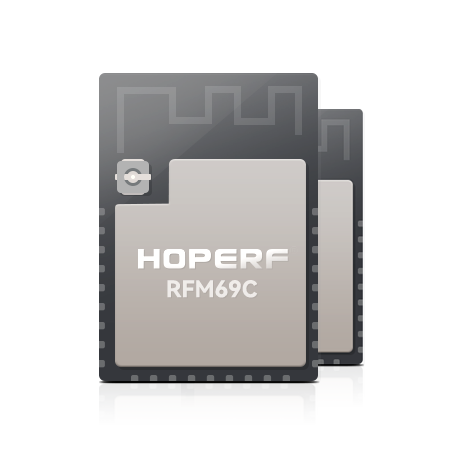

RFM69C

无线收发模块

RFM69C是一款宽频段的收发模块,能够工作315/433/868/915MHz ISM开放频段。所有RF通信参数均可编程,其中大多数可以动态设置。RFM69HC拥有软件可编程窄带及宽带通信模式的独特优势,是功耗低、灵敏度高及信道化收发模块的理想之选。符合ETSI及FCC的规定。为了更好地使用RFM69C模块,该型号还涉及大量RF69内核芯片的参数及功能,包括未引出的IC引脚。以上所有描述能帮助您更好地了解RFM69HC模块的性能并提高应用技能。


无线收发模块RFM69C基本特征:

● 最大+13dBm —发射发射功率

● 高灵敏度: -120 dBm @ 1.2 kbps

● 高灵敏度:16个FIR信道滤波器

● 抑制前端:IIP3 = -18 dBm,IIP2 = +35 dBm,80 dB阻断免疫,无镜像频率响应

● 低电流:接收状态时16 mA,寄存器保存状态下时100nA

● 可调功率范围:-18~+13dBm/1dB 步进

● 模块电压范围内射频性能稳定

● FSK速率高达300 kb/秒

● 高度集成的频率合成器,分辨率为61 Hz

● FSK, GFSK, MSK, GMSK及OOK解调

● 内置同位器,可实现Clock Recovery

● 同步字自动识别

● 115 dB+动态范围RSSI

● 超快AFC,自动射频侦测应

● 支持CRC,AES-128加密及66字节FIFO

● 内置温度传感器

● 模块尺寸:16*16mm


无线收发模块RFM69C主要应用:

远程无线抄表、无线传感器网络、家居及楼宇自动化、无线报警及安防系统、工业监控、无线M-BUS


设计文档与资源
开发与演示工具:
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
RFMxx_RFDK_DEMO_v2.1_使用说明书
2018-07-26
AN2001-RF69通讯范例
2018-07-26
AN0002-HopDduino平台搭建指引
2018-07-26
RF-EVB 射频模块演示评估板
2018-07-31
RFDK_PIC16_LCD V1.1硬件资料
2018-07-31
RFM65、RFM69/69H模块寄存器配置工具
2018-07-31
设计参考资料:
RFM69H_Module广播地址码与子节地址码的应用示例
2018-08-14
RFM69C替代RFM12B模块应用示例
2018-08-14
RFM69_RFDK_v2.1 示例代码
2018-08-14
RFM69_OOK_ContinuousMode应用文档及示例代码
2018-08-14
RFM69模块的Listen mode模式低功耗应用示例
2018-08-14
认证与测试报告:
RFM69C-915S2-FCC 测试报告
2018-08-14
RFM69C-868S2-ETSI 测试报告
2018-08-14
RFM69C-433S2-FCC 测试报告
2018-08-14
RFM69C-433S2(10dBm)-CE-L 测试报告
2018-08-14
