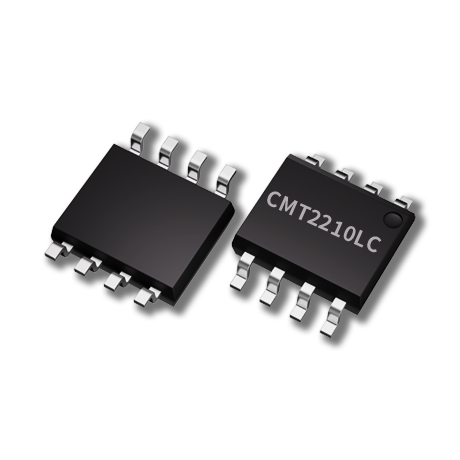

CMT2210LC

无线OOK接收芯片

CMT2210LC是一款超低功耗、高性能、独立运行的OOK射频接收器,适用于ISM频段315/433.92MHz 无线应用。CMT2210LC是一款真正的即插即用型设备,无需寄存器配置或者手动调整,通过选用19.7008MHz或27.1383MHz 晶体,该芯片便可以工作于315或433.92MHz。本芯片支持1~5kbps的数据率范围,非常适合与基于编码器或MCU的低端发射器配对使用。当该芯片工作315MHz 时仅需3.3 mA电流便可实现-109dBm的灵敏度;而在433.92MHz频点下仅需3.8mA便可实现-109dBm的灵敏度。该器件采用SOP8封装,以利于简单和低成本的生产制造。CMT2210LC接收器搭配CMT211x/215x发射器便能实现超低成本的射频应用。对于更高性能的接收芯片需求,用户可以选用NextGenRF™系列中CMT221x型号芯片。


无线射频接收芯片CMT2210LC的特性:

●  工作频率:315 / 433.92 MHz

●  OOK 解调

●  数据率:1.0 - 5.0 kbps

●  灵敏度:-109 dBm(3.0 kbps),0.1%BER

●  接收器带宽:330 / 200 kHz

●  最大可输入信号:10 dBm

●  周期性运行(2 s/3 ms),无需MCU 控制

●  无需寄存器配置

●  电源电压:1.8 - 3.6 V

●  低功耗:

    3.3 mA @ 315 MHz

    3.8 mA @ 433.92 MHz

●  符合RoHS 标准

●  SOP8 封装


无线射频接收芯片CMT2210LC的应用:

低成本消费电子电器应用、家庭和楼宇自动控制、红外接收器替换、工业监测和控制、无线计量读取、无线照明控制系统、无线报警和安全系统、遥控门禁系统(RKE)


设计文档与资源
开发与演示工具:
arduino-1.0.5-r2-windows
2018-12-20
HoepRF_HSP_V1.2
2018-07-30
CP210x_VCP_Windows
2018-07-30
设计参考资料:
AN1001-CMT211xA & CMT221xA通讯范例
2018-08-14
AN110 CMT221x-5x原理图及PCB版图设计指南
2018-08-14
认证与测试报告:
IC REACH
2018-07-30
IC ROHS2.0
2019-05-20
