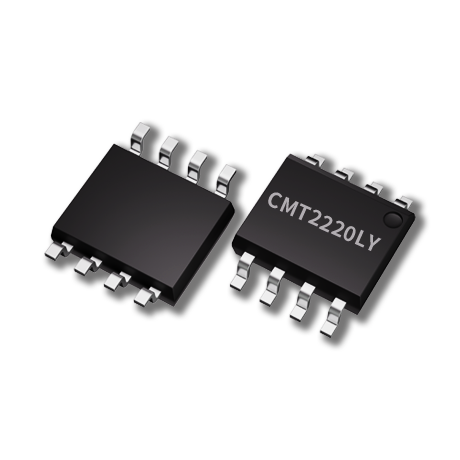

CMT2220LY

315/433MHz接收芯片

CMT2220LY为新一代低功耗、高性能、无需寄存器配置的即插即用型OOK射频接收器,适合于300- 480MHz ISM频段内的无线接收应用。CMT2220LY支持1- 5 kbps数据率,非常适合与基于编码器或MCU的低成本发射器配对使用。该器件工作在3.0 – 5.5 V供电电压区间,在此区间内,接收性能不随供电电压的变化而明显改变。当该芯片工作在433.92MHz 时,仅需5.7mA电流便可实现-110dBm的接收灵敏度。通过选用不同频率的晶体,该器件可以工作在常用的315MHz频点或者适用频段内的其它射频频点。CMT2220LY接收器搭配CMT211x/5x/8x发射器便能实现高性价比的射频应用方案。


315/413MHz无线射频OOK接收芯片CMT2220LY特性:

●  工作频段:300 - 480 MHz

●  数据率范围:1 - 5 kbps

●  灵敏度:-110 dBm(3 kbps), 0.1% BER

●  接收器带宽:550 kHz @ 433.92 MHz

●  镜像抑制比:33 dB

●  抗同频干扰:-10dB

●  最大可输入信号:10 dBm

●  独立运行,天线进、数据出

●  供电电压:3.0 – 5.5 V

●  低功耗:5.3 mA @ 315 MHz

●  SOP8 封装

●  符合RoHS 标准


315/413MHz无线射频OOK接收芯片CMT2220LY应用:

家庭和楼宇自动控制、红外接收器替换、工业监测和控制、无线计量读取、无线照明控制系统、无线报警和安全系统、遥控门禁系统
