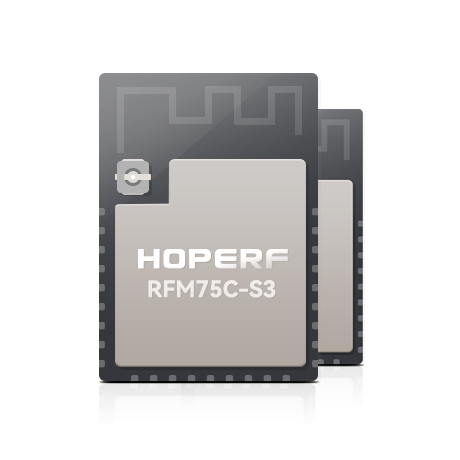

RFM75C-S3
2.4G无线收发模块
RFM75C-S3
依托高效的频谱利用算法,最大限度地减少了干扰,确保在拥挤环境中提供可靠连接。
2.4GHz无线收发模块

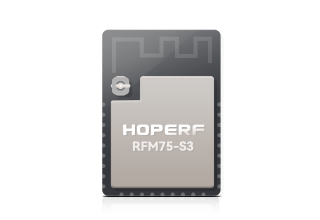

RFM75(C)-S3 是一款 GFSK 收发器,工作在 2400-2483.5 MHz 的全球 ISM 频段。 突发模式传输和高达 2Mbps 的空中数据速率使其适合需要超低功耗的应用。 嵌入式数据包处理引擎使其能够通过非常简单的 MCU 作为无线电系统进行全面操作。 自动重传和自动确认提供可靠的链路,没有任何 MCU 干扰。

RFM75(C)-S3 以 TDD 模式运行,既可以作为发射机,也可以作为接收机。RF 信道频率决定 RFM75(C)-S3 使用的信道中心。 频率由寄存器组 0 中的 RF_CH 寄存器根据以下公式设置:F0= 2400 + RF_CH (MHz)。 RF通道频率的分辨率为1MHz。 发射器和接收器必须编程为具有相同的 RF 通道频率才能相互通信。

RFM75(C)-S3 的输出功率由 RF_SETUP 寄存器中的 RF_PWR 位设置。 解调是通过嵌入式数据限幅器和位恢复逻辑完成的。 空中数据速率可通过 RF_DR_HIGH 和 RF_DR_LOW 寄存器编程为 250Kbps、1Mbps 或 2Mbps。 发射器和接收器必须使用相同的设置进行编程。 在以下章节中,除明确声明外,所有寄存器均位于寄存器组 0 中。

频率(MHz):

2400-2483.5MHz

工作电压(V):

1.9-3.6V

调制方式:

(G)FSK

最大速率(kbps):

2 Mbps

工作电流(mA)-Tx:

18mA

工作电流(mA)-Rx:

16mA

灵敏度(dBm):

-96

发射功率(dBm):

4

尺寸(mm):

12.8*16.8*2mm

接口:

SPI
